汽車行業(yè)在制造技術方面發(fā)展迅速，開始對性能的各方面要求都在提高，使得粘膠劑密封膠在汽車工業(yè)上的應用變得廣泛起來。在汽車制造行業(yè)里面，粘膠技術除了可以起到增強汽車結構、緊固防銹 、隔熱減振和內外裝飾的作用，還可以代替某些部件的焊接、鉚接等傳統(tǒng)工藝，實現相同或不同材料之間的連接，簡化生產工序，優(yōu)化產品結構。現在的汽車一填朝著高速且環(huán)保，輕量化，使用壽命延長等目標發(fā)展，膠粘劑密封膠將會發(fā)揮著非常重要的作用。
汽車制造主要分為車身的制造，發(fā)動機及底盤的制造，總裝配等過程在這里主要介紹汽車車身的制先制造中的用膠過程。
汽車車身的制造過程中焊裝工序、涂裝工序、總裝工序、裝配工序膠粘劑密封膠的應用情況進行詳細介紹，同時對汽車前期研發(fā)用材料、特殊工藝用膠情況做一些簡要介紹。
汽車用膠點
汽車車身制造工序
通常，載重汽車的車身是駕駛室(包括車前板制件即車頭部分)，貨箱及車架。
車身的制造按照其結構特點，大致要經歷以下幾道工序：
1、車身的沖壓
該工序主要通過壓力機上的模具，對金屬板材在其壓力下沖壓成一定形狀的車身零部件。
2、車身的裝配與焊接
目前車身通常采用的裝焊方式為接觸點焊，分雙邊點焊和單邊點焊，接觸點焊是在電極壓力的作用下，將焊接件緊密接觸，利用電流流經焊件時所產生的電阻熱加熱焊接件，使焊接點熔合在一起。
3、車身的涂裝
經由焊裝組裝完成后的車身殼體要進行涂裝，涂裝的作用主要是起防銹、防腐，延長車身壽命和裝飾目的。
3. 汽車粘接/密封膠的應用

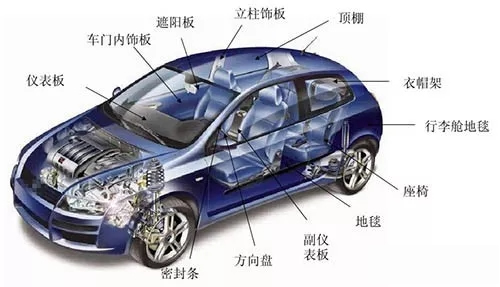

粘接劑、密封膠在汽車上使用部位示意圖
3.1 汽車用膠粘劑密封膠選用原則
汽車生產是批量性、流水式生產，在生產過程中有其特殊性，此外作為交通運輸工具的汽車在各種道路、氣候下行駛，因此，汽車用膠粘劑、密封膠必須充分滿足和適應汽車制造廠中的生產工藝，大批量、流水線生產及應用性能要求。具體要求見表1。
3.2 膠粘劑密封膠在汽車上的主要應用
膠粘劑、密封膠在汽車上主要應用部位。
1.車燈膠;2.發(fā)動機罩減震膠;3.發(fā)動機變速器密封、鎖緊;4.車窗粘接、密封;5.頂棚粘接;6.隔熱材料粘接;7.頂蓋流水槽密封;8.行李箱內襯粘接;9.內飾粘接;10.防震粘接劑：.車外裝飾條粘接;12.車底防石擊涂料：13.點焊密封膠;14.剎車蹄片粘接

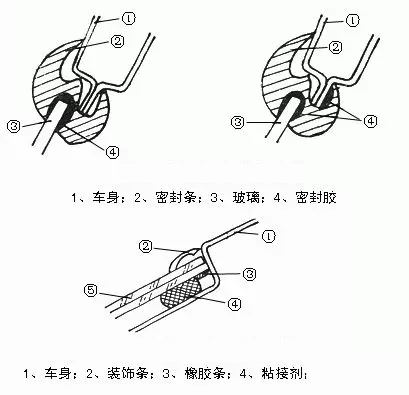

粘接示意圖
3.3 膠粘劑密封膠在汽車車身上的應用情況
車身上應用的膠粘劑、密封膠主要有折邊膠粘接劑、點焊密封膠、減震膠、焊縫密封膠、抗石擊涂料、指壓膠、內飾膠、風擋玻璃膠、丁基密封膠、厭氧膠、硅酮密封膠等，下面分別介紹各種類型粘接劑、密封膠在汽車車身上的應用部位及使用要求。
3.3.1車身焊接工序用粘結劑密封膠
車身焊裝工序用粘接劑密封膠車身焊裝是車身制造的重要工序，為了提高車身的密封、防銹蝕性，減輕振動，需要在車身鈑金搭接處涂敷密封膠。
以粘接代替點焊或部分代替點焊組裝車身技術的發(fā)展，使膠粘劑在車身裝配中又有了新的應用。在焊裝線使用的粘接劑、密封膠，除了要具備汽車用膠的一般性能外，最重要的是對涂裝工藝不會產生不良影響，能承受涂裝前處理工藝的沖洗，不污染電泳液及涂層質量。

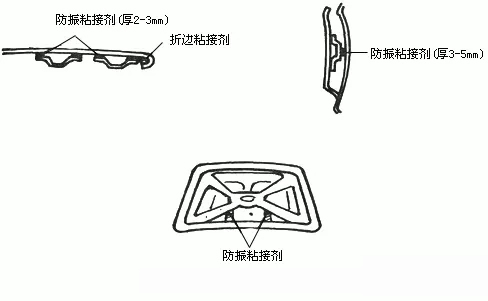

防振粘接劑的使用部件
目前焊裝工序主要應用的膠粘劑密封膠有三類：
1)折邊膠
汽車的車門、發(fā)動機罩蓋和行李箱蓋板等部件通常是將內、外蓋板折邊后點焊連接的。但是這種工藝使車身表面增添了許多由焊接而造成的凹坑，嚴重影響了車身的外觀質量。為了解決這個問題，國外從70年代開始采用粘接取代點焊的方法來生產汽車車門、發(fā)動機罩和行李箱蓋的折邊結構，所用的粘接劑稱為折邊膠。圖4為折邊工藝過程示意圖。以粘接代替焊接制造汽車折邊部件有著十分廣泛的應用前景，是汽車制造工藝的發(fā)展方向，除了車門、發(fā)動機罩、行李箱蓋以外，也可用于側圍等其它部位。
2)點焊密封膠
汽車車身由若干塊鋼板焊接而成，焊縫存在是不可避免的，焊縫處密封性的好壞直接關系到車身的質量和耐銹蝕能力，是整車技術性能中一項十分重要的指標。在汽車制造中，如果各鈑金件連接處的縫隙沒有采取有效措施進行密封，汽車在行駛中必然出現漏水、透風和漏塵現象，嚴重的可能引起焊縫處鋼板的銹蝕，使鋼板過早穿孔，加速車輛的報廢。 推薦閱讀：《【汽車墊片密封膠】汽車指壓密封膠用在哪里》
汽車制造業(yè)現在通用的焊縫密封方法是涂布點焊密封膠。其從使用性能上可以分為膨脹型和非膨脹型兩大類，使用工藝如下：沖壓件在焊裝前，將膠涂敷在沖壓件結合處的單板上，然后將兩板合攏點焊，隨電泳漆、中涂面漆等烘烤工序一塊固化。
汽車生產中使用的點焊密封膠要求具有好的施工工藝性、觸變性，能夠保證密封性能，在經過后序涂裝工藝前處理時，不被沖洗掉，同時小能污染電冰液，點焊膠中不能含有硅類物質，微量的硅樹脂都可能對電泳漆和面漆質量造成危害。又不能影響點焊的強度，焊接時點焊膠不分解出有毒氣體或能引起金屬銹蝕的物質，加熱過程中不流淌，膠膜固化后足夠的彈性和附著力，耐介質，耐老化。
3)膨脹型防震粘接劑
在汽車車身制造過程中，車身覆蓋件的外板與加強梁間的結合通常使用焊接方法裝配，車身駕駛室頂蓋加強梁，發(fā)動機罩蓋加強梁以及行李箱蓋加強梁等外板的組合，都采取焊接方法，由于在蓋板與加強梁間存在著一定的縫隙，行車中可能因振動而生產噪音，而且蓋板上的焊點也嚴重地破壞了外觀的平整性，為了克服以上缺點，可以在焊裝前，將膨脹型防振粘接劑涂布在沖壓薄板與加強梁結構中，經油漆烘干設備加熱固化，膠層具有較高的粘接強度，受熱膨脹后將加強梁與蓋板緊密結合成為一體，減少或完全取消結合焊點，因而可以提高車身外表的美觀性，減弱行車中的振動和噪聲，膨脹型防振粘接劑的使用部件如圖5。
膨脹型防振粘接劑通常為液態(tài)膏狀物，也有的制成膠帶狀，在車身焊裝過程中，將膠(或膠帶)涂在加強梁上，然后組合焊接。與點焊密封膠相似，膨脹型防振粘接劑不必單獨設立加熱固化調和，通常在電泳涂裝烘干爐中膨脹、固化，所以其使用工藝條件和要求與點焊密封膠相同。
上文簡單介紹了膠粘劑密封膠在汽車制造工業(yè)中的一些應用情況，隨著國際間汽車制造技術的發(fā)展和交流，膠粘劑密封膠必將越來越廣泛的應用與汽車制造工業(yè)中。
